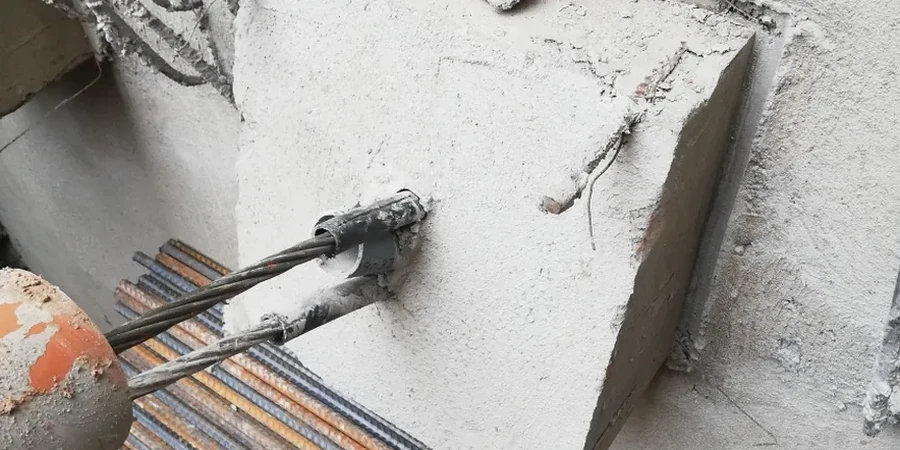

Anclajes Activos y Pasivos en Concepción: Diseño y Cálculo Estructural

Q: ¿Cuánto cuesta el diseño de un anclaje en Concepción?

861.000 dependiendo de la cantidad de tirantes, la complejidad geotécnica y si se requiere supervisión en obra. Incluye la memoria de cálculo, planos de detalle y especificaciones de inyección.

Una perforadora rotopercutiva avanza entre la niebla matinal de Concepción. Abre el barreno, inserta la barra de acero y prepara la inyección de lechada. Así arranca un anclaje en los suelos aluviales de la ribera del Biobío. En esta ciudad, donde el río define la geología, el diseño de anclajes activos y pasivos se enfrenta a estratos de gravas arenosas y limos compresibles que cambian en pocos metros. Nuestro trabajo consiste en definir la longitud de bulbo. La carga de tesado. El ángulo exacto que necesita cada tirante para estabilizar una excavación. A veces el perfil es tan errático que complementamos con ensayos de penetración CPT para no trabajar a ciegas. Otras veces, si la obra está en laderas de la cuenca, la información de estabilidad de taludes define el sistema de contención completo.

En Concepción la capacidad de un anclaje la define la interfaz bulbo-suelo. Diseñamos esa zona crítica con factores de seguridad que no admiten improvisación.

Procedimiento y alcance

El 27 de febrero de 2010 cambió la forma de diseñar en Concepción. Ese terremoto magnitud 8.8 generó desplazamientos laterales en suelos granulares que superaron los modelos teóricos. Desde entonces, cada diseño de anclaje que ejecutamos considera escenarios de carga sísmica extrema. Un anclaje activo en la zona del Llacolén no se comporta igual que uno en el barrio Universitario. La diferencia está en el confinamiento del suelo. La clave del diseño está en transferir la carga de tracción al terreno mediante un bulbo de inyección que respete las presiones de contacto admisibles. Para ello controlamos tres variables fundamentales: la longitud libre, la longitud cementada y la presión de inyección. En suelos granulares densos aplicamos inyección repetitiva y selectiva (IRS). En limos arenosos saturados, inyección única global (IGU) con control estricto de volumen. La supervisión de la inyección es tan crítica como el cálculo mismo.

Factores del terreno local

La normativa NCh1508 en Concepción no es una formalidad. Los suelos de la cuenca del Biobío pueden perder resistencia cíclica durante eventos sísmicos prolongados. El riesgo principal que observamos es la falla progresiva del bulbo cementado. Ocurre cuando el suelo alrededor del anclaje se degrada por exceso de presión de poros o cuando la lechada no penetra uniformemente en gravas con matriz limosa. Otro escenario crítico es la corrosión bajo nivel freático. En zonas como San Pedro de la Paz, con napa alta y suelos agresivos, especificamos protección doble: vaina corrugada más lechada densa con aditivos impermeabilizantes. La estabilidad de una excavación profunda en esta ciudad no puede depender de diseños estandarizados. Cada línea de anclajes responde a un perfil geotécnico puntual. Un bulbo mal dimensionado aquí significa una pantalla que cede durante el próximo sismo.

Parámetros de referencia

Parámetro	Valor típico
Tipo de anclaje	Activo (pretensado) y Pasivo (no tesado)
Profundidad de perforación típica	12 a 30 metros según altura de contención
Carga de trabajo	150 a 1000 kN por tirante
Presión de inyección	0.3 a 1.0 MPa (controlada según permeabilidad del terreno)
Diámetro de perforación	100 a 150 mm con revestimiento recuperable en suelos inestables
Factor de seguridad mínimo	1.5 (estático) / 1.2 (sísmico según NCh1508)
Tiempo de fraguado para tesado	7 días o verificación con probetas testigo
Ensayo de control	Ensayo de arrancamiento NCh 165 en 5% de anclajes mín.

Servicios técnicos vinculados

Cálculo y dimensionamiento de anclajes

Definimos la geometría del bulbo, la longitud libre y la carga de tesado según el perfil geotécnico de cada obra en Concepción. Incluye memoria de cálculo con verificación al arrancamiento y deslizamiento del macizo.

Supervisión de inyección y tesado en obra

Controlamos la presión y el volumen de lechada durante la inyección. Verificamos la elongación de los tendones durante el tesado con gatos calibrados. Dejamos registro completo de cada tirante.

Normativa técnica vigente

NCh1508:2014 - Geotecnia y diseño de anclajes en suelos y rocas, NCh433.Of1996 Mod.2009 - Diseño sísmico de edificios (espectro de Concepción), NCh 165/D3689M-22 - Ensayo de arrancamiento de anclajes inyectados, EN 1997-1:2004 (Eurocódigo 7) - Cálculo geotécnico de anclajes permanentes, PTI DC-35.1-14 - Post-Tensioning Institute, recomendaciones para anclajes en suelos

Consultas frecuentes

¿Cuál es la diferencia entre un anclaje activo y uno pasivo?

El anclaje activo se tesa aplicando una carga controlada que comprime el terreno o la estructura de contención. El pasivo no recibe carga previa. Entra en tracción solo cuando el suelo se deforma. En Concepción, los activos son obligatorios en pantallas de excavaciones profundas con edificios vecinos.

¿Qué normativa rige el diseño de anclajes en Chile?

Principalmente la NCh1508:2014, que establece los requisitos para el proyecto y ejecución de anclajes inyectados en suelos y rocas. Para el diseño sísmico, la NCh433 define el espectro de respuesta que aplica según la zona sísmica de Concepción.

¿Qué ensayos se realizan para validar un diseño de anclajes?

Ejecutamos ensayos de arrancamiento según NCh 165. Se aplica una carga escalonada hasta 1.5 veces la carga de trabajo y se mide la deformación del tendón. Al menos el 5% de los anclajes de una obra en Concepción pasan por este control.

¿Cuánto cuesta el diseño de un anclaje en Concepción?

¿En qué tipo de suelos de Concepción se usan anclajes?

Trabajamos sobre gravas fluviales del Biobío, arenas limosas de la terraza alta y suelos residuales de la Cordillera de la Costa. Cada perfil requiere un diseño específico de la lechada y la presión de inyección para garantizar la adherencia bulbo-suelo.
