Diseño de Columnas de Grava para Suelos en Concepción

Q: ¿Cuál es el rango de precio para un diseño de columnas de grava en la ciudad?

361.000, dependiendo del número de columnas a verificar, la profundidad de mejora y la cantidad de ensayos de control CPT requeridos en el programa de obra.

El vibrador de aguja penetra en el terreno con una potencia que solo se domina tras muchas horas de obra. En Concepción, donde el subsuelo alterna arenas del Biobío con depósitos finos en zonas como Collao o San Pedro de la Paz, el diseño de columnas de grava exige un control estricto desde la primera prueba de campo. Coordinamos el muestreo en cada punto de mejora, verificamos la granulometría del material de aporte y registramos el consumo de energía durante la compactación. La cercanía del río y el nivel freático alto obligan a ajustes que solo se aprenden en terreno, y ahí es donde nuestro laboratorio en obra marca la diferencia para cualquier proyecto en la ciudad.

Una columna de grava bien ejecutada en Concepción no solo compacta: drena el exceso de presión de poros durante un sismo y reduce el riesgo de licuefacción.

Procedimiento y alcance

El desarrollo urbano de Concepción, marcado por la reconstrucción tras el terremoto de 2010, aceleró la ocupación de suelos que antes se evitaban. Eso nos dejó una lección clara: muchas cimentaciones en el borde costero y en la cuenca del Andalién se apoyan sobre limos arenosos que requieren refuerzo. El diseño de columnas de grava que aplicamos se basa en la norma chilena NCh1508 y considera siempre ensayos de control post-instalación, como el ensayo CPT para medir la densidad alcanzada. La malla de columnas se define según la capacidad portante objetivo y la reducción de asentamientos esperada. En este contexto, es habitual complementar la campaña con un estudio de licuefacción cuando los SPT previos detectan arenas sueltas bajo el nivel freático, un escenario recurrente en sectores como Lorenzo Arenas o Barrio Norte.

Factores del terreno local

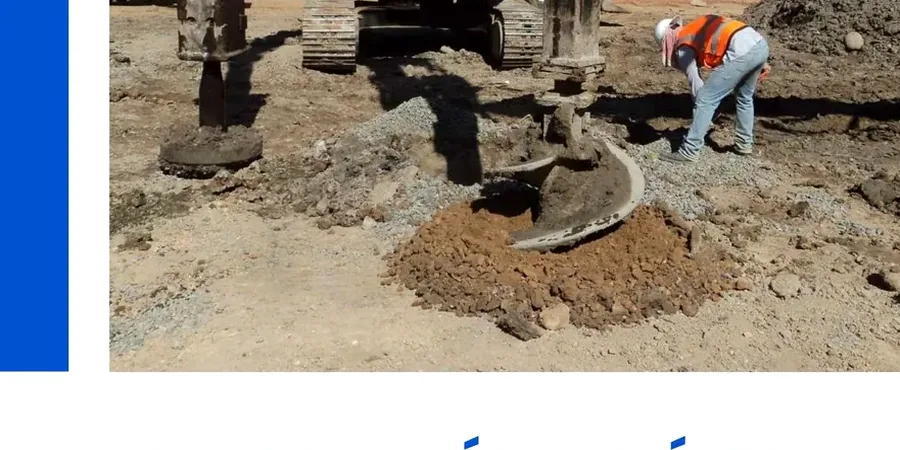

Recuerdo una faena en un edificio de 9 pisos cerca de la ribera norte del Biobío. El proyecto original consideraba pilotaje, pero el relleno antrópico sobre arena suelta disparaba los costos. Optamos por columnas de grava con vibro-sustitución. La clave estuvo en el control de finos: el material de préstamo traído desde canteras de la región tenía que cumplir una curva granulométrica muy cerrada para no contaminarse con el limo del terreno natural. A mitad de la ejecución, una lluvia intensa elevó el nivel freático y el rendimiento del vibrador cayó. Ajustamos la secuencia de avance priorizando los puntos más altos de la losa. Sin ese control diario, la mejora habría sido insuficiente y los asentamientos diferenciales, un problema seguro.

Parámetros de referencia

Parámetro	Valor típico
Diámetro de columna típico	0.6 - 1.2 m
Profundidad máxima de mejora	Hasta 18 m según equipo
Separación entre columnas	1.5 a 3.5 m (malla triangular)
Factor de reducción de asentamiento (n)	2.0 - 4.0 típico
Consumo de energía (vibro-sustitución)	> 80 A registrados en obra
Norma de diseño de relleno	NCh1508 Geotecnia - Estabilidad de taludes y mejoramiento
Ensayo de control principal	CPT post-tratamiento para verificar densificación

Servicios técnicos vinculados

Diseño de mejora con vibro-sustitución húmeda

Definimos la malla, profundidad y energía de compactación para terrenos con nivel freático alto, comunes en la planicie de Concepción. Incluye el seguimiento de parámetros de instalación y el ensayo CPT de verificación post-mejora.

Control de calidad y granulometría en obra

Ejecutamos el tamizado del material granular de aporte bajo NCh 1517 justo al pie de la máquina vibradora. Cada 50 m³ de grava colocada, nuestro equipo toma muestras para garantizar que el drenaje interno de la columna funcione correctamente.

Normativa técnica vigente

NCh1508:2014 Geotecnia - Estudio de mecánica de suelos, NCh 1517/D6913M - Standard Test Methods for Particle-Size Distribution (Gradation) of Soils Using Sieve Analysis, NCh 3402 - Standard Test Method for Electronic Friction Cone and Piezocone Penetration Testing of Soils, NCh433.Of1996 Mod.2009 - Diseño sísmico de edificios (aplicable para evaluación de demanda sísmica)

Consultas frecuentes

¿En qué tipo de suelos de Concepción se recomiendan las columnas de grava?

Son especialmente efectivas en arenas limosas sueltas y limos arenosos con presencia de nivel freático, como los que abundan en la cuenca del río Andalién y sectores aluviales de Concepción. No se recomiendan en arcillas puras muy blandas sin confinamiento lateral suficiente.

¿Cuál es el rango de precio para un diseño de columnas de grava en la ciudad?

¿Cómo controlan que la columna de grava haya quedado bien compactada?

El método principal es el ensayo de penetración CPT post-tratamiento, que realizamos entre las columnas para medir el aumento de resistencia por punta y fuste. Comparamos estos valores con los CPT realizados antes del tratamiento, asegurando un factor de mejora acorde al diseño original.

¿Qué diámetro de columna es el más común en las obras de Concepción?

En nuestra experiencia, los diámetros de 0.8 a 1.0 metro son los más utilizados en proyectos de edificación media. Para obras industriales con cargas mayores, llegamos a 1.2 metros. La elección final depende de la resistencia del suelo circundante y la carga admisible proyectada.

¿Afecta la lluvia intensa de la zona a la ejecución de las columnas?

Sí, afecta. La lluvia eleva el nivel freático y puede reducir la eficiencia del vibrador. Por eso nuestro diseño incluye un plan de contingencias que prioriza los sectores topográficamente más altos o recomienda el uso de pre-carga temporal en casos extremos durante los meses de invierno.
